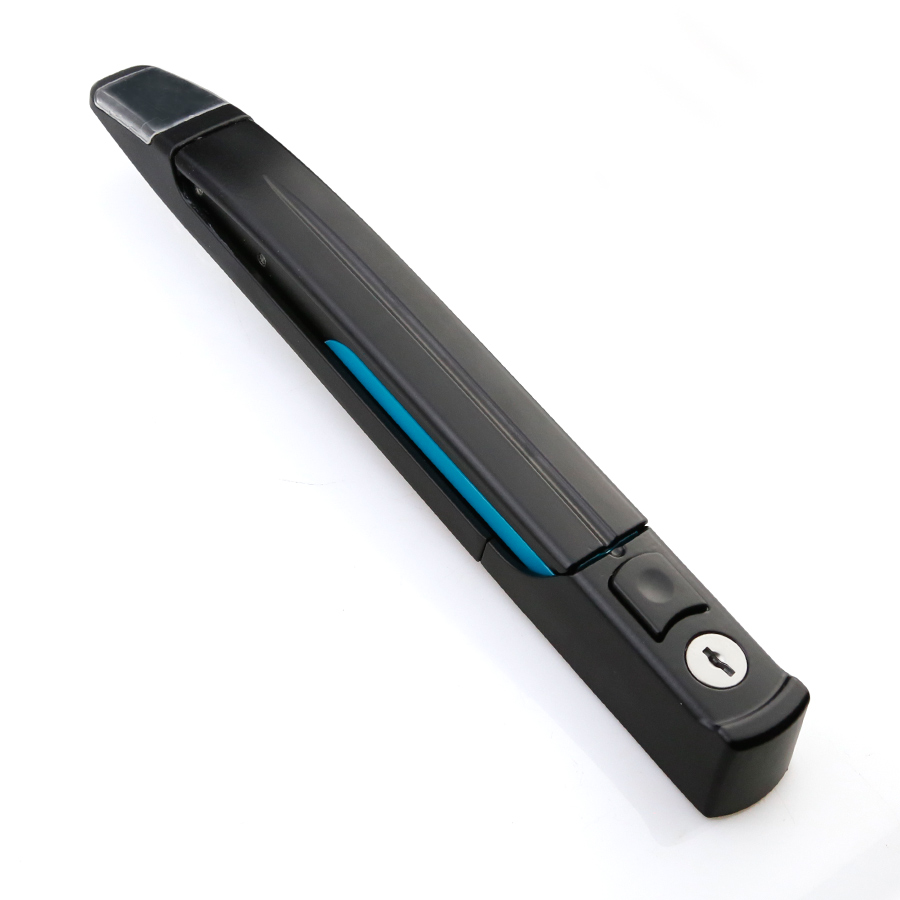

Rittalin kaapin vipuvarren ohjauson tarkasti suunniteltu lukitus- ja käyttöjärjestelmä, jota käytetään teollisuuskaapeissa, palvelinkoteloissa, sähköisissä ohjauspaneeleissa ja konekoteloissa. Se varmistaa vakaan, monipistelukituksen sisäisen sauvakäyttöisen mekanismin kautta, joka vahvistaa kaapin ovea, estää vääntymisen, parantaa turvallisuutta ja parantaa laitteiden pitkäaikaista suojausta.
Teollisuusympäristöissä, joissa tärinä, pöly, kosteus ja lämpötilan vaihtelut ovat yleisiä, kaapin ovien eheys vaikuttaa suoraan käyttöturvallisuuteen ja laitteiden käyttöikään. Vipuvarren ohjausjärjestelmät vahvistavat kaapin rakennetta, ylläpitävät tiivistyskykyä ja vähentävät vahingossa tapahtuvan avaamisen riskiä, mikä tekee niistä suositellun ratkaisun datakeskuksissa, automaatiolinjoissa, kuljetuskeskuksissa, sähkönjakelutiloissa ja tuotantolaitoksissa.
Vipuvarren ohjausjärjestelmän arvo on sen mekaaninen tarkkuus, rakenteellinen luotettavuus ja asennusyhteensopivuus. Alla on kattava joukko ydinparametreja ja teknisiä tietoja, jotka määrittelevät korkealaatuisen Rittal-tyylisen vipuvarren ohjausratkaisun.
| Parametriluokka | Tekniset tiedot |
|---|---|
| Materiaalin koostumus | Sinkkiseoksesta valmistettu vivun runko, galvanoidut terästangot, vahvistetut nailonholkit, ruostumattomasta teräksestä valmistetut kiinnikkeet |
| Pintakäsittely | Korroosionestopinnoite, sinkitys, ruosteenestopinnoite kosteisiin tai ulkotiloihin |
| Tangon pituusvaihtoehdot | Mukautettavat pituudet: 300–1600 mm, sovitettavissa yksi- tai moniovisiin kaappeihin |
| Tangon halkaisija | Vakio 8–10 mm rakenteellisen jäykkyyden ja tärinänkestävyyden saavuttamiseksi |
| Vipukahvan tyyppi | Kääntökahva, T-kahva, L-kahva, upotettu kahva, lukkosydänvalmis muotoilu |
| Lukon yhteensopivuus | Eurosylinteriydin, nokkalukkojärjestelmät ja räätälöidyt turvalukitusmoduulit |
| Asennuskokoonpano | Yksipiste-, kaksipiste- tai kolmipistelukitusrakenne pikakiinnikkeillä |
| Ovien yhteensopivuus | Sopii teräskoteloihin, ruostumattomiin kaappeihin, peltioviin ja IT-palvelintelineisiin |
| Kantavuus | Korkea vetolujuus soveltuu raskaan teollisuuden kotelooviin |
| Käyttölämpötila | -20°C - 80°C valitusta materiaalista riippuen |
| Tärinänkestävyys | Vahvistettu sauvarakenne vähentää kolinaa ja varmistaa pitkän aikavälin vakauden |
Nämä parametrit toimivat yhdessä sen varmistamiseksi, että kaapit säilyttävät korkean mekaanisen eheyden ja ympäristönsuojelun, erityisesti sovelluksissa, joissa turvallisuusvaatimusten noudattaminen on välttämätöntä.
Teollisuusympäristöt vaativat kotelon komponenteilta ehdotonta luotettavuutta. Rittal-tyyliset vipuvarren ohjausjärjestelmät tarjoavat useita etuja, jotka tekevät niistä tavallisia salpamekanismeja parempia.

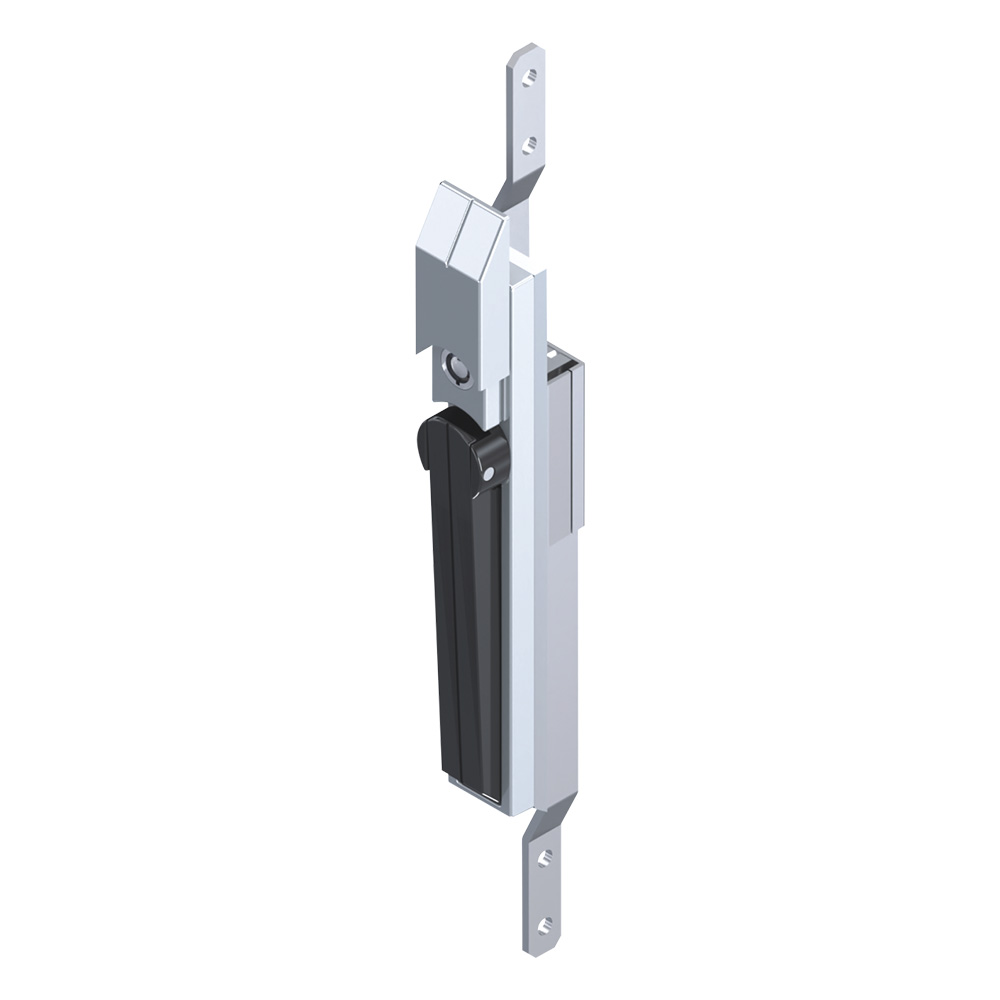

Perinteiset yksipistelukot mahdollistavat oven taipumisen tärinän tai paineen alaisena. Vipuvarren säätimet kiinnittävät kaapin useisiin kohtiin – ylhäältä, keskeltä ja alhaalta – varmistaen tasaisen voiman jakautumisen ja estävät muodonmuutoksia.
Monet teollisuudenalat ovat riippuvaisia jatkuvasta pöly- ja kosteussuojasta. Ohjattu sauva-vipumekanismi painaa tiivisteen tasaisesti runkoa vasten, mikä auttaa säilyttämään korkeammat IP-luokitukset ja pidentää tiivisteen käyttöikää.
Tehtaat, automaatiolinjat ja kuljetuslaitteet aiheuttavat jatkuvaa tärinää. Kohdennettu tankomekanismi vähentää merkittävästi oven tärinää, melua ja pitkäaikaista rakenteen väsymistä.
Koska vivun runkoon voidaan integroida lukkosydämiä tai sylinterijärjestelmiä, se vahvistaa kulunvalvontaa ja vähentää luvattoman sisäänpääsyn riskejä. Se tukee myös nykyaikaisia digitaalisia lukituspäivityksiä.
Järjestelmä sopii sähkökaappeihin, verkkotelineisiin, sähkönjakelukoteloihin, konekoteloihin ja teollisuuden ohjauspaneeleihin. Sen modulaarinen rakenne yksinkertaistaa myös jälkiasennusta.
Turvallisempi lukitus, pienemmät huoltovälit ja pidempi komponenttien käyttöikä vähentävät seisokkeja ja kokonaiskäyttökustannuksia.
Asennuksen laatu vaikuttaa suoraan kaapin rakenteelliseen eheyteen. Seuraavat parhaat käytännöt ohjaavat teknikoita ja insinöörejä saavuttamaan maksimaalisen suorituskyvyn.
Tarkista kaapin oven paksuus ja rungon mitat ennen varren pituuden valitsemista.
Kohdista tangot tarkasti pystyakselia pitkin varmistaaksesi tasaisen kiinnittymisen.
Käytä kaapin materiaalin ja kantavuuden kanssa yhteensopivia kiinnikkeitä.
Varmista tasainen käyttö voitelemalla kääntöpisteet asennuksen aikana.
Testaa tangon liikettä toistuvilla jaksoilla ennen lopullista kiristystä.
Tarkasta tangot säännöllisesti kulumisen, korroosion tai löystyneiden kiinnikkeiden varalta.
Vaihda nylonholkit, jos pyörimiskitka kasvaa.
Tarkista oven tiiviste ja varmista, että vipu puristaa tasaisesti.
Voitele mekaaniset osat kuuden tai kahdentoista kuukauden välein käytöstä riippuen.
Varmista, että lukitut ja lukitsemattomat asennot lukittuvat täysin ilman osittaista liikettä.
Asianmukainen huolto pidentää kotelon käyttöikää ja säilyttää rakenteellisen turvallisuuden.
Teollisuuden infrastruktuuri kehittyy edelleen, ja kaapin turvamekanismit kehittyvät sen mukana. Useita suuria trendejä on nousemassa:
Vipuvarren ohjaus sisältää yhä enemmän elektronisia todennusmoduuleja, RFID-skannausta ja etävalvontaa mekaanisesta vakaudesta tinkimättä.
Koska painonpudotus tulee tärkeäksi suurissa koteloissa, komposiittitangot ja vahvistetut polymeerit korvaavat perinteiset metallit joissakin sovelluksissa.
Ympäristöystävälliset korroosionestopinnoitteet vähentävät ympäristövaikutuksia ja parantavat kestävyyttä ankarissa ilmastoissa.
Integrointi antureiden kanssa voi antaa ovien ilmoittaa kulumisesta, tärinäpoikkeamista tai lukkojen kytkentävioista ennen kuin ongelmia ilmenee.
Kaappivalmistajat ovat siirtymässä kohti täysin modulaarisia järjestelmiä, joissa vipuvarren säätimet voidaan vaihtaa, laajentaa tai konfiguroida uudelleen minimaalisilla työkaluilla.
Nämä edistysaskeleet luovat turvallisempia ja tehokkaampia koteloita, jotka pystyvät tukemaan yhä automatisoituvia ympäristöjä.
V:Tämä tapahtuu yleensä, kun tangon kohdistus on poissa useita millimetrejä. Jos tangot eivät mene ylempään ja alempaan lukitusreikään oikeassa kulmassa, vipumekanismi ei voi kohdistaa tasaista painetta. Tämä vaikuttaa tiivistykseen ja rakenteelliseen tiiviyteen. Tangon kiinnikkeiden säätäminen, saranakiinnikkeiden kiristäminen ja ovenkarmin vääntymisen varmistaminen ratkaisevat yleensä ongelman.
V:Mittaa etäisyys vivun kahvan asennosta sekä kaapin rungon ylä- että alakytkentäpisteeseen. Vähennä sauvan tasaiseen liikkumiseen tarvittava sisävälys, tyypillisesti 10–20 mm. Tangon pituudet voidaan räätälöidä tehdastuotannossa, ja tarkan istuvuuden valitseminen varmistaa sujuvan toiminnan, vähentää tärinää ja estää ennenaikaisen kulumisen.
Vipuvarren ohjausjärjestelmillä on ratkaiseva rooli kaapin turvallisuuden, laitteiden vakauden ja toiminnan jatkuvuuden varmistamisessa. Ne vahvistavat kotelon ovia, suojaavat arvokkaita komponentteja ja säilyttävät tasaisen suorituskyvyn tärinässä, ympäristörasituksessa ja raskaassa käytössä. Teollisuuskaapeille asetetut kasvavat teknologiset ja ympäristövaatimukset lisäävät tarvetta kehittyneemmille, kestävämmille ja mukautuvammille lukitusmekanismeille.
